Spaltenbreiten steuern

Aufgabe

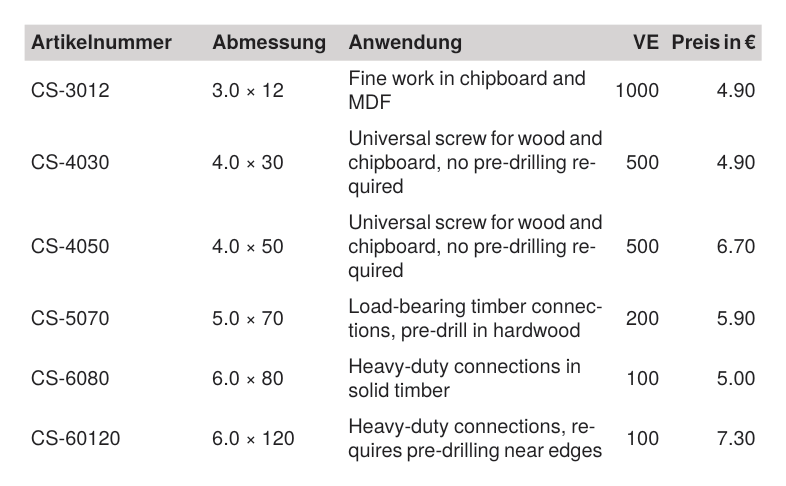

Die Artikelliste aus dem Rezept Einfache Tabelle mit automatischem Umbruch bekommt eine Spalte mit Anwendungshinweisen: Fließtext neben kurzen technischen Angaben. Artikelnummer, Abmessung, VE und Preis sollen stabil und einzeilig bleiben; den übrigen Platz bekommt der Anwendungstext.

Entscheidung

Ohne weitere Angaben verteilt der Publisher die Spaltenbreiten selbst anhand der Inhalte. Das reicht, solange die Inhalte kurz und gleichförmig sind; die Artikelliste im ersten Rezept kam deshalb ganz ohne Breitenangaben aus. Woran man erkennt, dass die Automatik nicht mehr trägt:

• Eine Spalte enthält Fließtext. Die Automatik verteilt den Platz dann zulasten der kurzen Spalten, und dort brechen Werte um, die zusammengehören.
• Untrennbare Angaben brechen um. Artikelnummern oder Maße wie »6.0 × 120« landen auf zwei Zeilen; auch die Spaltentitel trennen sich.
• Bilder in Zellen brauchen eine verlässliche Spaltenbreite, sonst hängt die Bildgröße von den Inhalten der übrigen Zeilen ab.
• Mehrere Tabellen auf derselben Seite sollen dieselbe Spaltenflucht haben. Die Automatik berechnet jede Tabelle für sich, die Spalten stehen dann gegeneinander versetzt.

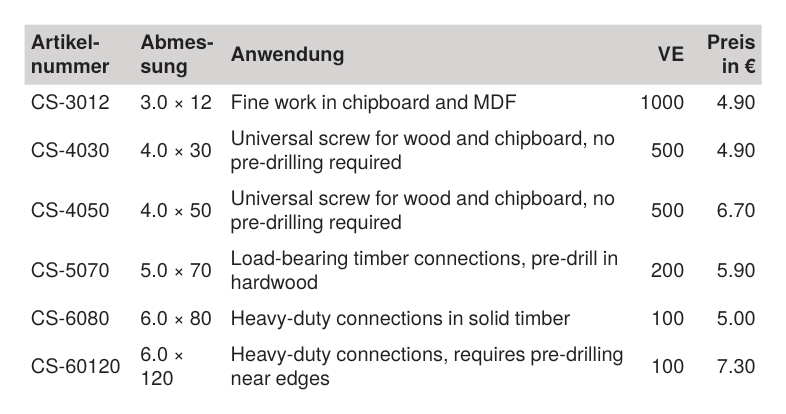

So sieht das Fehlerbild mit automatischer Verteilung aus, gleiche Daten wie oben:

Lösung

Schritt 1: Spalten deklarieren

Die Spaltenbreiten werden mit <Columns> deklariert, als erstes Element innerhalb von <Table>. Die stabilen Spalten bekommen feste Breiten:

<Table stretch="max" padding="3pt">
  <Columns>
    <Column width="32mm"/>
    <Column width="24mm"/>
    <Column width="1*"/>
    <Column width="10mm" align="right"/>
    <Column width="17mm" align="right"/>
  </Columns>
  ...

Feste Breiten lassen sich in absoluten Maßen (32mm) oder in Rasterzellen (Zahl ohne Einheit) angeben. Die Breite muss auch für den Spaltentitel reichen, nicht nur für die Werte; im Zweifel den längsten Kopf messen.

Schritt 2: Der Rest per Sternangabe

Die Anwendungsspalte bekommt width="1*": Sternspalten teilen sich den Platz, der nach Abzug der festen Breiten übrig bleibt. Gibt es mehrere Sternspalten, wird im Verhältnis der Zahlen verteilt: 2* erhält doppelt so viel wie 1*. So entsteht die übliche Mischform: feste Breiten für alles Technische, Sternangaben für den Text.

Schritt 3: Ausrichtung an der Spalte statt an der Zelle

Das Attribut align kann direkt an der <Column> stehen; damit entfällt das align="right" an jeder einzelnen Zelle, das im ersten Rezept noch nötig war. Einzelne Zellen können die Spaltenvorgabe weiterhin überschreiben.

Vollständiges Beispiel

Das lauffähige Projekt liegt auch im Beispiele-Repository. Das kleine Seitenformat dient nur der kompakten Abbildung.

<Layout xmlns="urn:speedata.de:2009/publisher/en"
  xmlns:sd="urn:speedata:2009/publisher/functions/en">

  <Pageformat width="148mm" height="105mm"/>

  <Record element="data">
    <PlaceObject>
      <Table stretch="max" padding="3pt">
        <Columns>
          <Column width="32mm"/>
          <Column width="24mm"/>
          <Column width="1*"/>
          <Column width="10mm" align="right"/>
          <Column width="17mm" align="right"/>
        </Columns>
        <Tablehead>
          <Tr background-color="lightgray">
            <Td><Paragraph><B><Value>Artikelnummer</Value></B></Paragraph></Td>
            <Td><Paragraph><B><Value>Abmessung</Value></B></Paragraph></Td>
            <Td><Paragraph><B><Value>Anwendung</Value></B></Paragraph></Td>
            <Td><Paragraph><B><Value>VE</Value></B></Paragraph></Td>
            <Td><Paragraph><B><Value>Preis in €</Value></B></Paragraph></Td>
          </Tr>
        </Tablehead>
        <ForAll select="group/article">
          <Tr>
            <Td><Paragraph><Value select="@number"/></Paragraph></Td>
            <Td><Paragraph><Value select="@dim"/></Paragraph></Td>
            <Td><Paragraph><Value select="@application"/></Paragraph></Td>
            <Td><Paragraph><Value select="@pu"/></Paragraph></Td>
            <Td><Paragraph><Value select="@price"/></Paragraph></Td>
          </Tr>
        </ForAll>
      </Table>
    </PlaceObject>
  </Record>
</Layout>

Die Daten sind ein Ausschnitt aus dem Confixa-Bestand; neu ist das Attribut application mit dem Anwendungshinweis:

<data company="Confixa">
  <group name="Chipboard screws" code="CS" material="steel, zinc plated">
    <article number="CS-3012" dim="3.0 × 12" drive="TX10" pu="1000" price="4.90"
             application="Fine work in chipboard and MDF"/>
    <article number="CS-4030" dim="4.0 × 30" drive="TX20" pu="500" price="4.90"
             application="Universal screw for wood and chipboard, no pre-drilling required"/>
    <article number="CS-4050" dim="4.0 × 50" drive="TX20" pu="500" price="6.70"
             application="Universal screw for wood and chipboard, no pre-drilling required"/>
    <article number="CS-5070" dim="5.0 × 70" drive="TX25" pu="200" price="5.90"
             application="Load-bearing timber connections, pre-drill in hardwood"/>
    <article number="CS-6080" dim="6.0 × 80" drive="TX30" pu="100" price="5.00"
             application="Heavy-duty connections in solid timber"/>
    <article number="CS-60120" dim="6.0 × 120" drive="TX30" pu="100" price="7.30"
             application="Heavy-duty connections, requires pre-drilling near edges"/>
  </group>
</data>

Grenzen

• Inhaltsabhängige Breiten: Neben festen und Sternbreiten gibt es die Schlüsselwörter min und max, die Angabe ? (natürliche Breite) und minwidth als Untergrenze. Diese Feinheiten beschreibt das Handbuchkapitel Tabellen, Abschnitt Spaltenbreiten.
• Der Text passt trotzdem nicht: Wird die Sternspalte zu schmal, hilft nur kürzen, kleiner setzen oder die Silbentrennung prüfen (Attribut language); eine Tabelle, die breiter deklariert ist als der Satzspiegel, ragt über den Rand hinaus.
• Gleiche Spaltenflucht über Tabellen hinweg bekommt man, indem alle Tabellen dieselbe <Columns>-Deklaration verwenden; bei nur einer Sternspalte sind die Breiten dann in allen Tabellen identisch.
• Referenz: <Columns> und <Column>.
